| ÉLÉMENTS STRUCTURE DE CHÂSSIS |
| Structure tubulaire réticulaire. Légère et résistante. |
| Pneus: 175.70.R13 (2) |
| Roue de secours (1) |
| Troisième roue ou Jockey pour petits déplacements et manœuvres (1) |
Suspension indépendante pour chaque roue. Grand parcours et flexibilité variable.
Oscillation amortie. |
| Freins grande section indépendants du véhicule de traction. |
| Frein de stationnement. |
| Installation électrique de l’éclairage selon directives CE |

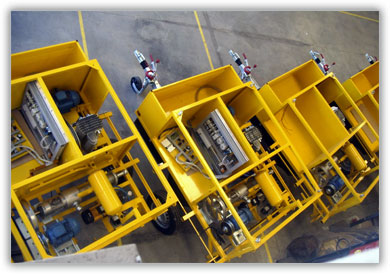

La machine est divisé en compartiments individuels séparés entre eux pour différencier
chaque zone et pour protéger les éléments qui sont à l’intérieur. |
Portes double serrure (avec clé et verrouillage de sécurité) d’accès à chacun des
compartiments de la machine (4) |
| Double porte pour compartiment électrique. |
Grands tiroirs avec clé en partie inférieure avant pour garder les éléments auxiliaires
et les outils (2) |
| Tiroir avant supérieur pour la roue de secours, les tuyaux, etc (1) |
| Anneaux de levage pour chargement et levage de la machine avec une grue (4) |
| MATÉRIELS ET FINITIONS |
Inoxydable : tous les éléments en contact avec l’eau, l’additif chimique et en général
susceptibles de subir d’importantes corrosions. |
Aluminium haute résistance : tous les éléments susceptibles d’être allégés.
Le poids total de l’équipement est ainsi réduit. |
Structure tubulaire en acier au carbone. Traitement anticorrosion : dégraissage, phosphatage,
séchage et peinture avec séchage au four. Couleur : jaune RAL 1003, dotant ainsi la machine
d’une longue durée et de résistance contre les agressions extérieures : soleil, pluie, poussière,
eau, vent, etc. |
| ÉLÉMENTS MÉCANIQUES |
| Pompe à béton cellulaire |
Type DGF spécial pour coulis. Pression maximale 25 bars.
Limitée dans la machine à 14 bars. Avec variateur de débit. |
|
| Pompe dosage eau |
Construite en acier INOX. Commandée par micro-processeur
sur le pupitre de commandes. Lecture à l’écran LCD. |
|
Pompe dosage
additif chimique |
Construite en polymères spéciaux pour l’additif chimique. Commandée par les mêmes micro-processeurs et écran que ceux de la pompe à eau. |
|
| Compresseur d’air |
Pression 15 bars. Limitée dans la machine à 10,5 bars.
Débit réglable sur le pupitre de commandes.
Le pression de travail est réglée automatiquement. |
|
| Batteur mélangeur |
Construit en acier INOX. Capacité de 500 l. Produit des coulis homogènes sans grumeaux et contenant peu d’eau; R: 60/100. |
|
| ÉLÉMENTS DE PROTECTION MÉCANIQUE |
| Filtre purificateur air compresseur. |
| Filtre protecteur pompe à eau. |
| Filtre protecteur pompe élément moussant. |
| Grille de protection pompe béton cellulaire. |
| ÉLÉMENTS DE SÉCURITÉ MÉCANIQUE |
| Vanne de distribution air comprimé. |
| Soupape de sécurité réservoir d’air. |
| Soupape de sécurité compresseur. |
| Clapet anti-retour du coulis vers le compresseur. |
| Double clapet anti-retour du coulis vers la pompe. |
| ÉLÉMENTS DE SÉCURITÉ ÉLECTRIQUE |
| Protection contre les courants de fuite à terre (30 mA) |
| Protection contre les courts-circuits sur toutes les lignes. |
| Protection contre la surcharge des moteurs. |
| Manœuvre et signalisation en basse tension: 24 V |
| Protection contre le sens de rotation erroné des moteurs. |
| Protection contre l’erreur de phase. |
| Interrupteur coupure générale. |
| Arrêt d’urgence. |
| ÉLÉMENTS DE RÉGLAGE ET DE SIGNALISATION |
| Régulateur du débit d’air (sur pupitre de commandes) |
| Doseur d’eau à l’écran LCD (Rég, litre à litre) |
| Doseur additif chimique à l’écran LCD (Rég. 10 ml) |
| Régulateur du débit de pompage. |
| Signalisation tension (220-380V) |
| Signalisation sens de rotation erroné. |
| Signalisation erreur de phase. |
| Signalisation marche moteurs. |
| Signalisation surcharge moteurs. |
| Signal sonore manque d’additif chimique. |
| Manomètre de pression de pompage. |
| ÉLÉMENTS D’ACTIONNEMENT |
| Bouton-poussoir arrêt-marche compresseur. |
| Bouton-poussoir arrêt-marche p.béton. |
| Bouton-poussoir arrêt-marche batteur. |
| Sélecteur stop – automatique pompe additif. |
| Sélecteur stop- pupitre télécommande p.béton. |
